477

YB2

新商品

トグル

ロッカ

押ボタン

照光式押ボタン

多機能押ボタン

非常停止

ユニバーサル

デ

ザ

イ

ン

キーロック

ロータリ

スライド

タクティル

傾

斜

タッチパネル

シートキーボード

表示灯

規格品

付属品

取扱説明

ご使用の際には「安全に関するご注意」A-9ページ,「取扱い説明」D-1ページ～をご確認ください。

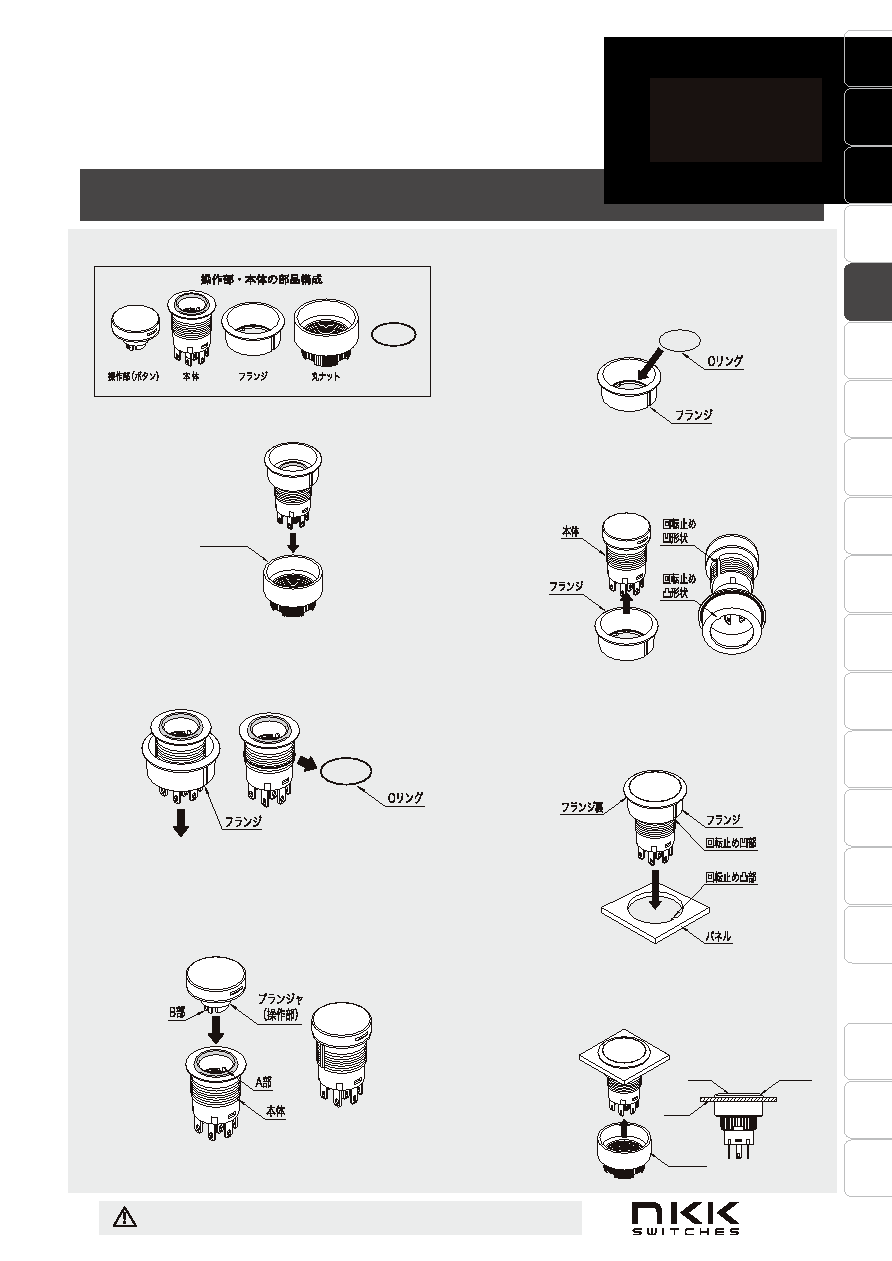

⃝取扱い説明

手順 1.

丸ナットをはずしてください。

手順２.

フランジをはずしてください。その際 O リング（赤）がハウジ

ングに装着したままの状態になることがありますので，取外して

ください。

手順 3.

プランジャ両端（操作部）にある B 部をスイッチ本体の突起Ａ

部に合わせ，操作部（ボタン）を強めに押し込んで嵌合してくだ

さい。（発光素子の取付けについては 479 ページの取扱い説明を

参照ください。）

手順 4.

フランジ内部に O リング（赤）がしっかり底面まで入っている

ことを確認してください。

手順 5.

本体の回転止め凹形状（キー溝）とフランジの回転止め凸形状を

合わせ，フランジを納入時の位置まで上げてください。

手順 6.

パネルの取付けについては，フランジ裏に O リング（オレンジ）

が装着されている事を確認し，フランジの回転止め凹部形状とパ

ネルの回転止め凸部形状を合わせ，パネル面まで押し込んでくだ

さい。

手順 7.

丸ナットを取付けてください。

フランジと操作部（ボタン）天面が同一面になっていることを確

認してください。また，フランジとパネルに隙間がないことをご

確認ください。

丸形操作部・スイッチの取付け方法

ボタン

フランジ

パネル

丸ナット

Oリング

（材質：Si）
