469

YB2

新商品

トグル

ロッカ

押ボタン

照光式押ボタン

多機能押ボタン

非常停止

ユニバーサル

デ

ザ

イ

ン

キーロック

ロータリ

スライド

タクティル

傾

斜

タッチパネル

シートキーボード

表示灯

規格品

付属品

取扱説明

ご使用の際には「安全に関するご注意」A-9ページ,「取扱い説明」D-1ページ～をご確認ください。

シリーズ

特長・共通仕様

☆UL規格取得

☆C-UL認定

共　　通　　仕　　様

回路

単極双投　２極双投

機能動作

ON　－　〈ON〉　モーメンタリ形

ON　－　 ON　ロック形

電流容量

銀接点

3A 125V AC

3A 250V AC

3A 30V DC

金メッキ接点

0.4VA MAX. 28V MAX.

AC/DC共通

　適用電圧範囲　20mV～28V

　適用電流範囲　0.1mA～0.1A

接触抵抗

銀接点

50mΩ以下（DC2～4V 100mAにて）

金メッキ接点

100mΩ以下（20mV 10mAにて）

絶縁抵抗

DC 500V 200MΩ以上

耐電圧

AC 1.0kV（端子・端子間） 1分間以上

AC 1.5kV（端子・アース間）1分間以上

開閉耐久性

機械的：1,000,000回以上（モーメンタリ形）

　　　　　200,000回以上（ロック形）

電気的：　100,000回以上

操作量

約　3mm

約2.5mm（ロック状態）

操作力

1.5±0.7N（単極双投）

3.0±1.2N（２極双投）

端子部形状

はんだ端子（タブ端子♯110としても使用可能）

使用温度範囲

－25～＋50℃（照光式の場合）

－25～＋70℃（非照光式の場合）

はんだ耐熱性

はんだごてをご使用の場合：ランクB

「取扱説明／はんだ付け」D-8～D-9ページ参照

（

）

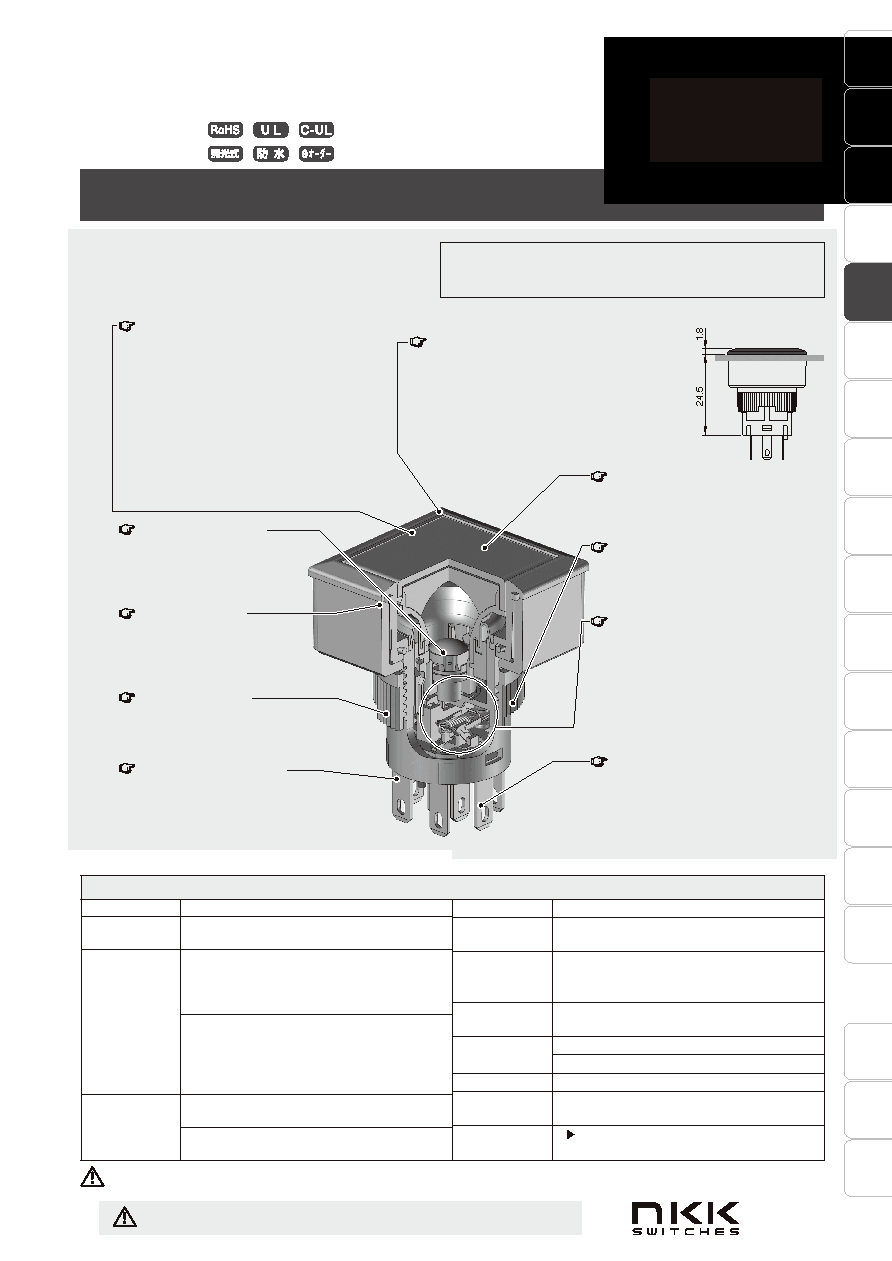

業界最薄クラス＊防水形

照光式押ボタンスイッチ

YB2シリーズは，IEC 529のⅠP65に適合したパネルシール形照光式

押ボタンスイッチです。パネル前面高さ1.8mmを実現し機器のデザ

イン性向上に貢献します。

業界最薄クラス＊のパネル前面高さ1.8mm

○防水形タイプでは業界最薄クラスのパネル前面高さ

1.8mmです。

＊

（防水形でパネル前面高さ: 2012年3月14日当社調べ）

○パネル表面の出っ張りを少なくし機器のサーフェイ

ス化に貢献。

○誤動作防止が可能。

フラットボタンで

洗練されたデザインとイタズラ防止

○フラットボタンはステンレス調および照光ボタ

ン（乳白/緑/赤/黄）によりパネルデザインを向上。

○外輪照光ボタンは，スイッチ本体の超高輝度LED

（発光色：青・緑・赤・白・黄）により外輪が鮮や

かに照光し，高級感を演出します。（丸形）

○フランジはステンレス調タイプと黒色タイプの

２種類を用意。

○ボタンを容易に取り外しできない構造とし，イタ

ズラ防止に貢献しています。

○操作面は丸形：φ19mmと角形：□18mmで，サー

フェイスでありながら操作性に優れます。

文字・記号等の表示可能

操作部に文字・記号等の表示が可能で

す。表示サービスをご希望の場合は，

当社販売部門までお問合せください。

省スペース化に貢献

丸形はφ22取付け，角形は□21取付け

で，スイッチ本体が24.5mmの短胴形の

ため，省スペース化に貢献します。

ロングストローク

軽快な操作感

接点部にマイクロスイッチ機構を採

用。ロングストロークで軽快な操作感

です。

可動接片にアーク遮蔽部を設け，回路

切換えの際に発生したアークが，コイ

ルバネのフック部に到達するのを防ぎ

ます。

はんだ・タブ兼用端子

端子ははんだ端子とタブ端子（♯110）

の兼用端子となっております。

タブ端子としてご使用の際はJIS C2809

適合の平形接続端子（適用タブの板厚

0.5mm用のリセプタクル）をご使用く

ださい。

超高輝度LEDの採用

照光式は超高輝度LEDの採用によ

り，操作部を全面照光し，スイッ

チの切換状況の識別が容易にでき

ます。（発光色: 青，緑，赤，白，黄）

パネルシール機構

IEC 60529のIP65に適合のパネ

ルシール機構。

防水・防塵性能が一層向上しま

した。

パネル取付け方法

丸形：φ22ネジ取付け

角形：□21ネジ取付け

（取付けパネル厚0.5～5mm）

フラックスの浸入を

シャットアウト

端子部はエポキシシールにより，

フラックス等の浸入及び端子ガタ

の発生を防止し，接触の安定性を

一層向上しています。

各定格･性能値は単独試験における値であり，複合条件を同時に保証するものではありません。

試験条件および判定基準は「共通試験方法」D-1ページ～内をご確認ください。
