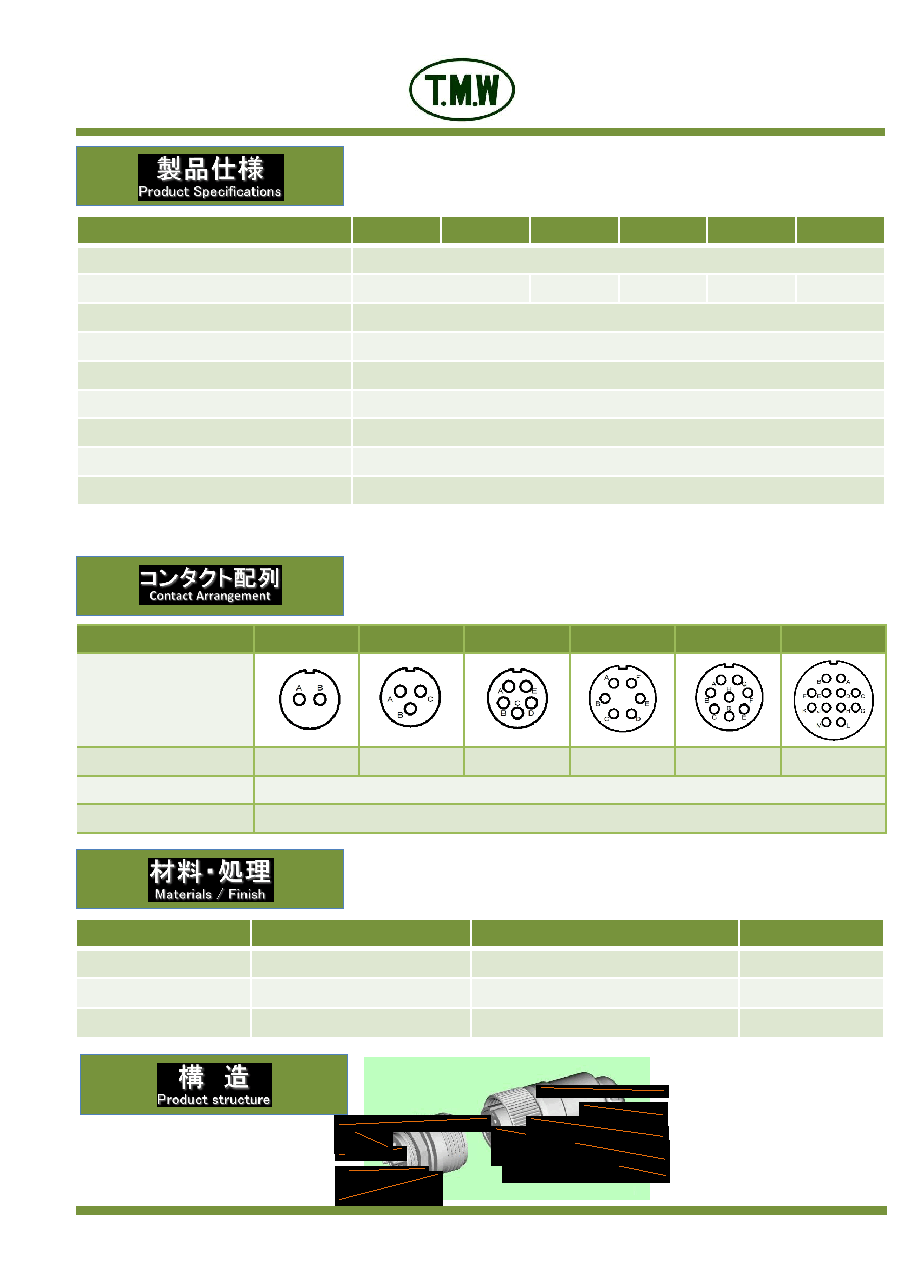

TAJIMI ELECTRONICS CO.,LTD.

極数

Number of contacts

2

3

5

6

8

12

接続方式

Locking style

ER03 Series → ネジ結合 Screw ／ ER05 Series → バヨネット結合 Bayonet

耐電圧

Withstanding voltage

AC900V

AC500V

AC900V

AC700V

AC900V

絶縁抵抗

Insulation resistance

DC500V 1,000MΩ Min.

接触抵抗

Contact resistance

8mΩ Max.

繰 返 し 動 作

Durability mating cycles

1,000 回 （cycles）

耐振性

Vibration resistance

10 to 55Hz/サイクル（cycle）, 片振幅（Single amplitude）0.75mm

耐衝撃性

Shock resistance

加速度（Acceleration） : 490m/s²

使用温度範囲

Operating temperature range

−25℃ to +85℃

結線方法

Wire termination method

ハンダ付 Soldering

３

Miniature Circular Connectors

ER03 & ER05 Series

この製品は防水仕様ではありません。防水仕様は、別途 ER04 Seriesをご参照ください。

This product is not waterproof. Waterproof type → Please refer to ER04 Series.

部 品 名

Item

材

質

Material

処理 / 色

Finish/Color

備考

Remarks

内外殻金属部品 Body

黄銅／亜鉛合金

Zinc Alloy , Brass

ニッケルメッキ

Nickel plated

コ ン タ ク ト

Contact

銅 合 金

Copper alloy

ニッケル下地金メッキ

Gold over Nickel plated

絶 縁 物

Insulator

ＰＰＳ樹脂

PPS

黒色

Black

UL94V-0

極

数 Number of contacts

2

3

5

6

8

12

コンタクト配列

Contact arrangement

ピンコンタクトの裏面より見た図

（ハンダ付側）

定格電圧 Rated voltage

AC300V

AC300V

AC150V

AC300V

AC200V

AC300V

定格電流 Rated current

2A (1端子当たり) pos.

適合電線 Applicable wire size

AWG#24 Max. / 0.2㎟ Max.

Rear view of pin contact or

Front of socket contact illustrated.

ピンコンタクト or ソケットコンタクト

Male contact or Female contact

ワッシャ Washer

六角ナット Hexagon nut

絶縁物 Insulator

絶縁物 Insulator

接続リング Coupling ring

リア―シェル Rear shell

止めネジ Set screw

シェル Shell

インサートシェル Insert shell

ER03-R8M

ER03-PB8F
