IP5386

V1.01

Email: service@injoinic.com

21 / 32

放电时

表

IP5386 放电灯显

电量

C（%）

C≥75%

亮

50%≤C＜75%

亮

灭

25%≤C＜50%

亮

灭

5%≤C＜25%

亮

灭

0%＜C＜5%

1Hz 闪烁

灭

C=0%

灭

2 灯模式的显示方式为：

充电时：

D1 灯以 2s 周期闪烁(1s 亮 1s 灭)，充满时常亮。

放电时：

D2 灯常亮，当电量低于 5%时 1Hz 闪烁(0.5s 亮 0.5s 灭)。

1 灯模式的显示方式为：

充电时：

D1 灯以 2s 周期闪烁(1s 亮，1s 灭)，充满时常亮。

放电时：

D1 灯常亮，当电量低于 5%时 1Hz 闪烁(0.5s 亮 0.5s 灭)。

12.8.3 数码管电量显示模式

IP5386 默认支持的数码管如表 9 所示。

表

IP5386 数码管显示方式

数码管

充电

放电

未充满状态

充满状态

电量小于

电量大于

188 型

0-99%个位 0.5HZ 闪烁

常亮

100%

0-5%个位 1HZ 闪烁

5%-100% 常亮

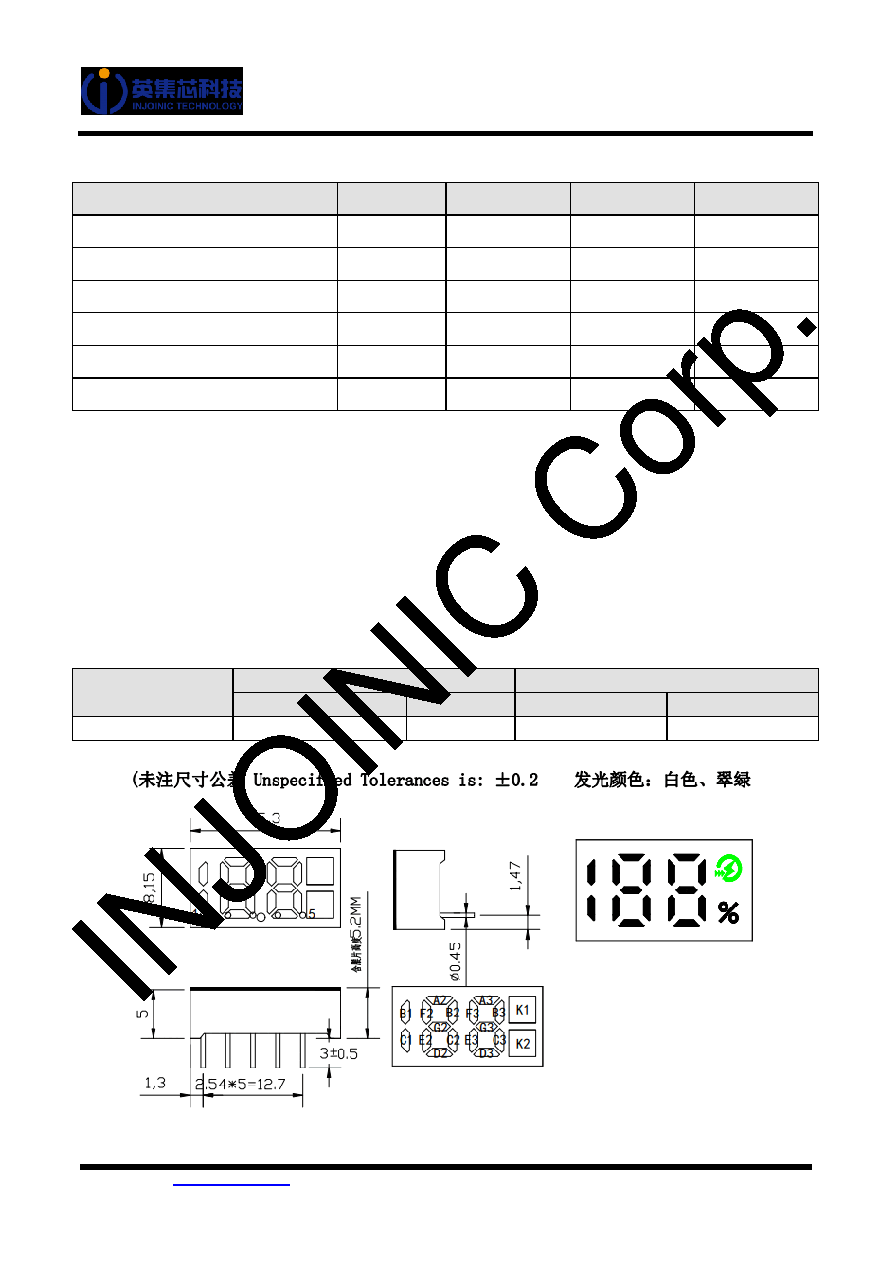

5PIN 188 型数码管原理图如下：

图

188 数码管原理图
