TECHNISCHE ÄNDERUNGEN VORBEHALTEN – MASSE IN MILLIMETER

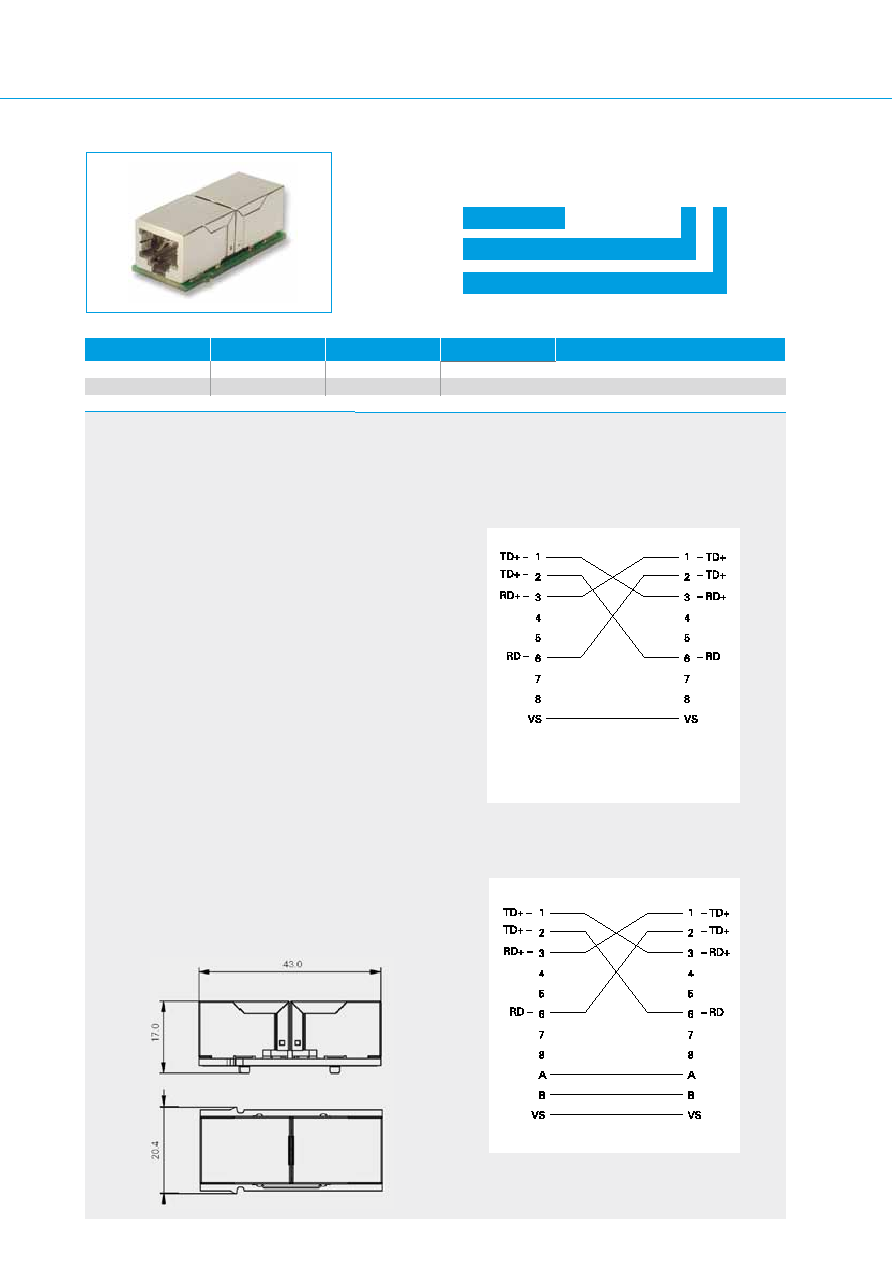

Industrial RJ45 Jacks

Wiring Diagram for Y-ConJack-15

Wiring Diagram for Y-ConJack-25

Outline Dimensions

Part Number

Signal Contacts

Power Contacts

Orientation

PCB

Y-ConJack-15

90°

Coupler Jack (wiring crossover)

Y-ConJack-25

90°

Coupler Jack (wiring crossover)

Description:

RJ45 coupler jacks PCB mounted, Cat 5, with 4 pin

crossover wiring, with or without power contacts.

For use with Y-ConFlange-10-*,Y-ConFlange-40-*

and all Y-Con plugs

RJ45 Verbindungsbuchse auf PCB, Cat 5, mit 4-poliger

Crossover-Verdrahtung, mit oder ohne zusätzliche Kontakte

für die Stromversorgung. Für den Einsatz mit Y-ConFlange-10-*,

Y-ConFlange-40-* und allen Y-Con Kabelsteckern

Material:

Jack body

PA, UL94V-0

Isolierkörper

Shielding

Nickel plated brass

Schirmung

Contact

Contact Area 30µ”Au/50µ”Ni

Kontakte

PCB

FR4, UL94V-0

Specifications:

Oper. Temp.:

-40°C ~ +120°C

Betriebstemp.

Durability:

1,500 mechanical cycles

Lebensdauer

Current Rating:

2.1A @ 70°C (power contacts)

Bemessungsstrom

Series

Power Contacts 1 = without 2 = with

Design Number

Y-ConJack

Part Number (Details)
