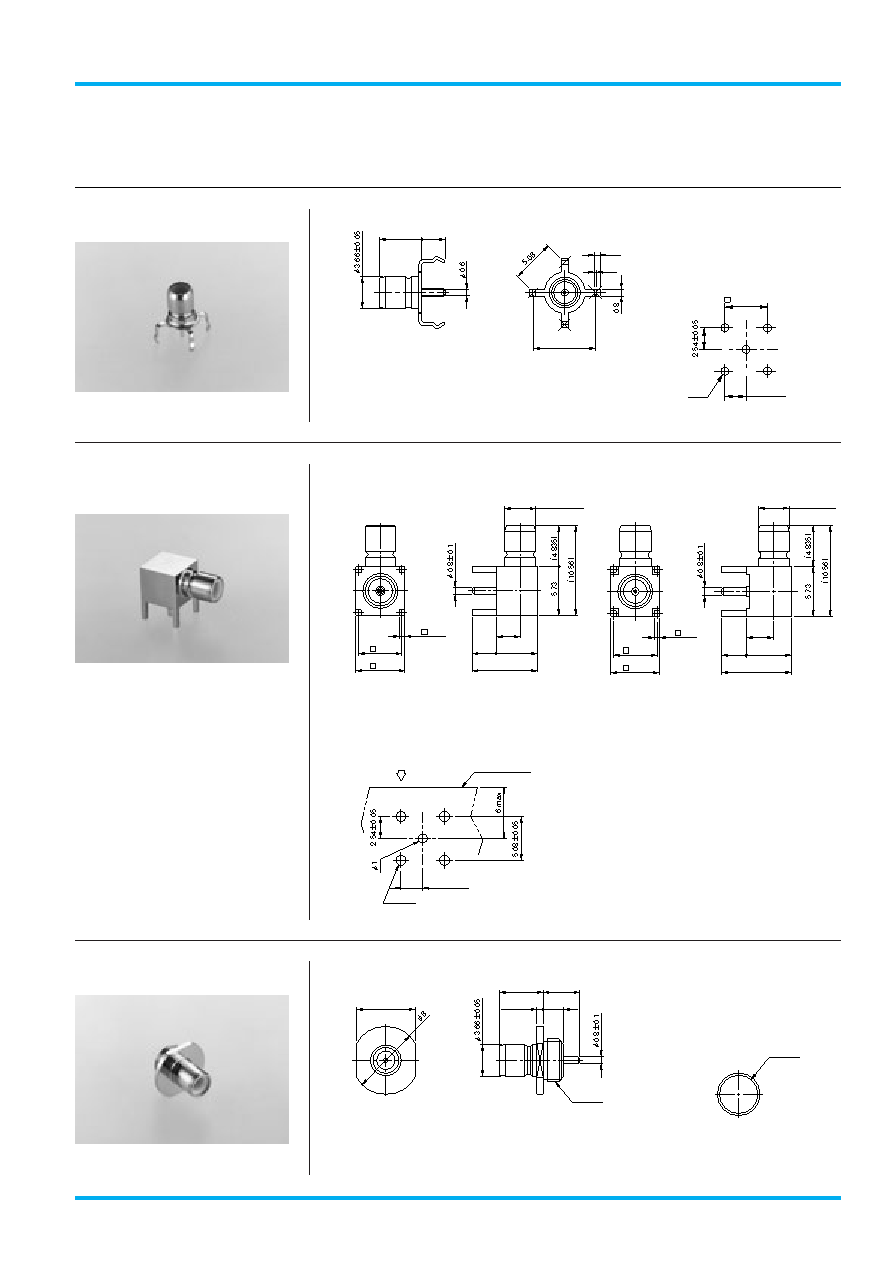

COAXIAL CONNECTORS

CN10 Series

■RECEPTACLE

Through-hole Solder Type

・Bulkhead Type

Intermatable with PLUG CABLE ASSEMBLY

（66 Page）

Dimensions in millimeters

■Through-hole Solder・Straight

Part Number

：CN10-RP-M-0

PC BOARD LAYOUT

・MOUNTING SIDE（REF.）

（PC BOARD THICKNESS : 1.6mm ）

2.8

0.7

0.3

7.18

5.08±0.05

5-φ1

2.54±0.05

■Bulkhead・Straight

Part Number

：CN10-RB1-M-0-R

PANEL MOUNTING HOLE PATTERNS

（REF.）

（PANEL THICKNESS : 1.5 to 2.3mm）

2.3

6.9

M5×0.5

5±0.2

4.5±0.2

0.8±0.1

M5×0.5

■Through-hole Solder・Right-angle

Part Number

：CN10-RRP-M-0-R

CN10-RRP4-M-0-R

PC BOARD LAYOUT

・MOUNTING SIDE（REF.）

P.C.Board edge

（Note）

Mating side

4-φ1.2

2.54±0.05

5.73

5.08

4- 0.65

（7.7）

4.9

2.8

φ3.66±0.05

【CN10-RRP-M-0-R】

5.73

5.08

4- 0.65

φ3.66±0.05

3.2

2.8

5.3

（8.1）

【CN10-RRP4-M-0-R】

（Note）For combination of right-angle plug & right-angle

receptacle, please be careful to preserve the distance

between the p.c.board edge and the receptacle mounting

location.
