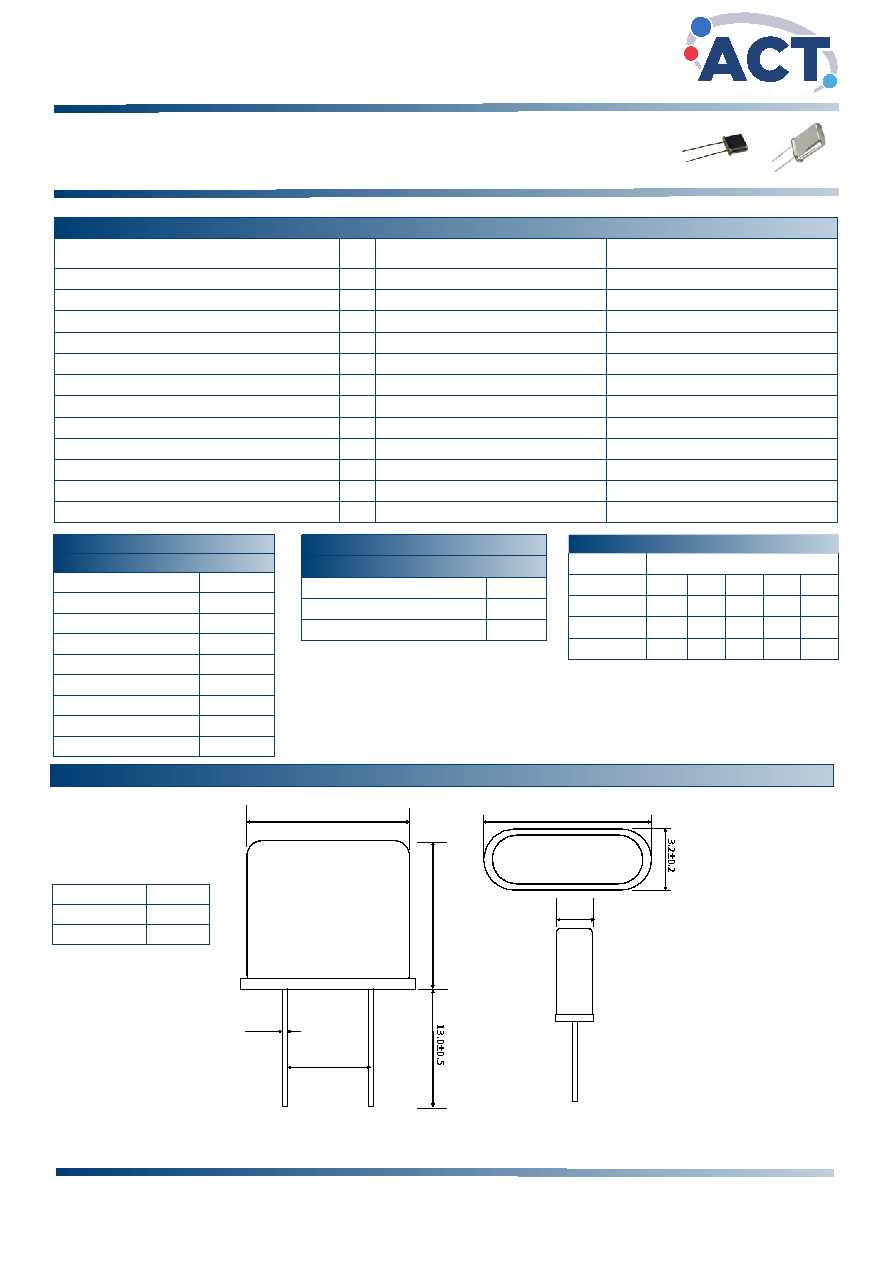

UM1 & UM5 Series

RoHS & REACH compliant

Metal can Through hole type crystal unit  : UM1: 8mm height, UM5 : 6mm height

wide frequency range

SMD gull wing type and 3 lead option available

                                   Parameters                                                                                      Specification                                                                        Remarks

 Frequency Range

F_nom

 3.5MHz ~ 100.0MHz (UM1)

10.0MHz~100.0MHz (UM5)

 Table 1

 Frequency Tolerance

F_tol  ±5.0ppm ~ ±50.0ppm  ±30.0ppm standard

 Frequency stability over operating  temperature range

F_stb  ±5.0ppm ~ ±50.0ppm   Table 2

 Operating Temperature Range

T_use  ‐10°C ~ +60°C, ‐20°C  ~ +70°C, ‐40°C ~ +85°C

  Table 2

 Storage temperature

T_stg  ‐55°C ~ +125°C

 Load capacitance

CL

  5.0pF ~ 32.0pF, Series

 Equivalent  Series Resistance

ESR   Table 1

 Shunt capacitance

C0   7.0pF max

 Drive level

DL   500μW max

  100μW typical

 Frequency Aging

F_age   ±3.0ppm/year at 25°C

 Moisture sensitivity level

MSL   1 (unlimited)

 Electrostatic discharge

ESD   Not applicable

 Insulation resistance

IR

  500MΩ min

  At 100V DC

Table 1. Frequency vs ESR

 UM1 Series

3.5Hz ~ 4.5MHz (Fund.)

200Ω

4.5MHz ~ 6.0MHzFund.)

150Ω

6.0MHz ~ 7.0MHzFund.)

120Ω

7.0MHz ~ 8.0MHzFund.)

100Ω

8.0MHz ~ 9.0MHzFund.)

60Ω

9.0MHz ~ 11.0MHzFund.)

40Ω

11.0MHz ~ 13.0MHzFund.)

35Ω

13.0MHz ~ 50.0MHzFund.)

30Ω

26.0MHz ~ 100.0MHz(3  OT)

45Ω

 Table 2 Frequency Stability vs Temperature

 Temp. (°C)

 Stability in ppm

±10

±15

±20

±30

±50

 ‐10°C ~ 60°C

√

√√√

√

‐20°C ~ 70°C

√

√√√

√

‐40°C ~ 85°C

Enq.

Enq.

√√

√

Crystal unit

 Table 1. Frequency vs ESR

UM5 Series

10.0MHz ~ 12.0MHz (Fund.)

120Ω

12.)MHz ~ 13.0MHz (Fund.)

80Ω

13.0MHz ~ 50.0MHz(Fund.)

40Ω

ACT (A wholly owned Acal BFi Company)

+44 (0) 118 978 8878|sales@act.co.uk|www.act.co.uk

ISO9001 Registered

Specifications subject to change without notification

For Cropped lead  crystal options and crystal with washer fitted  are available ; Please check part numbering for ordering code.

7.7±0.2

Top view

Side view

6.9±0.1

H

3.75±0.2

Ø0.35±0.05

2.2±0.1

Package

H max

UM1

8.0mm

UM5

6.0mm

Front

 view
