Les différents types d'écrêteur
Dispositifs passifs
Le circuit résistance - capacité
Il élimine le problème de la dissipation, ainsi que les fronts rapides de tension. Avec une bonne adaptation entre capacité et
self, il ne ralentit pas l'ouverture. Dans certain cas de relais polarisés l'ouverture peut même être accélérée. La valeur de la
capacité peut être calculée en utilisant la formule approximative:
C =
0,02 x T avec
T = temps de réponse à l'enclenchement en ms
R = résistance bobine en KOhms
R
C = capacité en µFarad
La résistance série doit être comprise entre 0,5 et 1 fois la résistance bobine. Dans le cas de bobine de faible résistance, il
faut faire attention au courant de charge de la capacité.

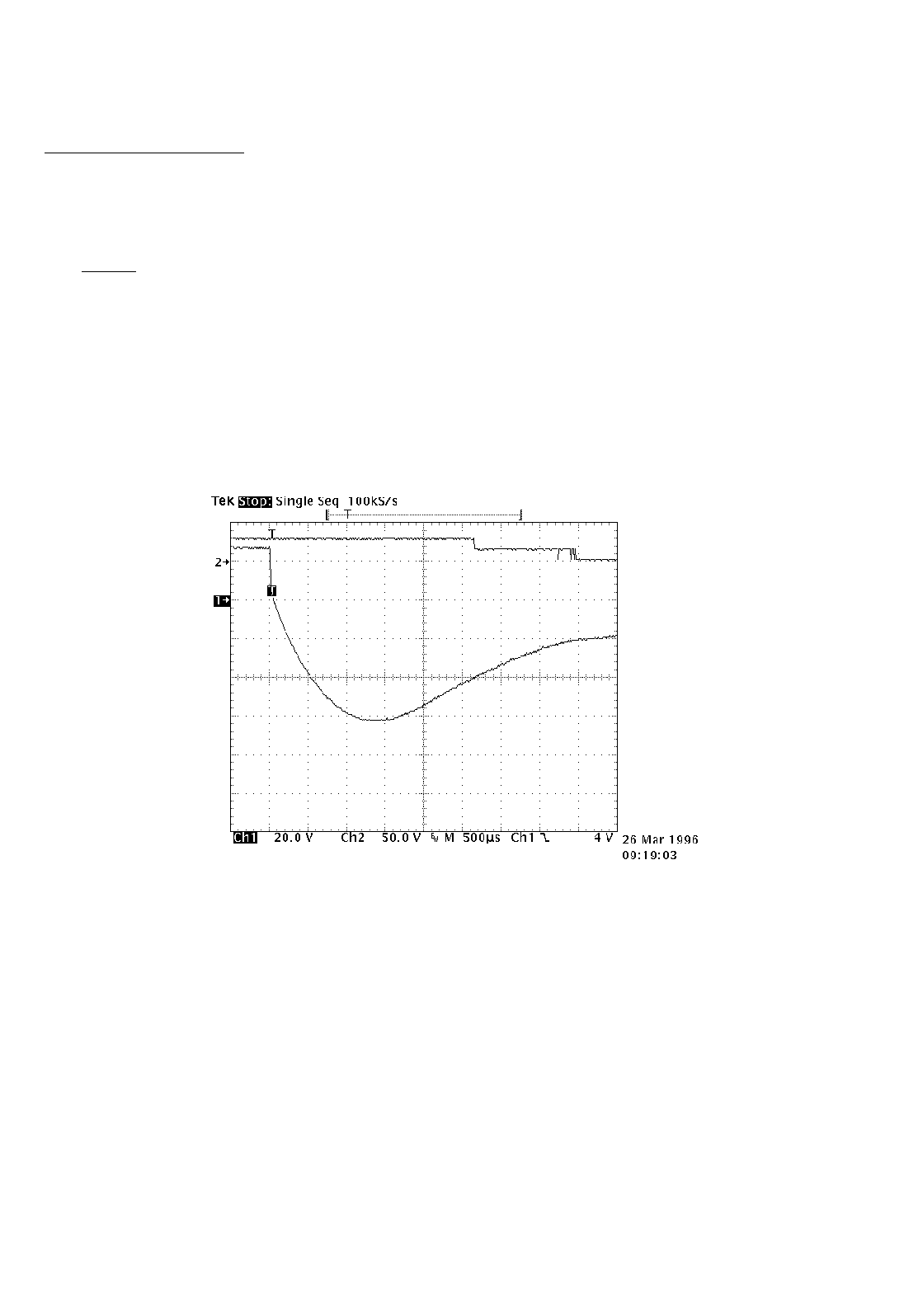

Dans l'exemple ci-contre, effectué avec le même relais que précédemment, les temps deviennent:
- Temps jusqu'au début du mouvement: 2,2 ms
- Temps de transfert: 1,2 ms
Il y a donc eu une légère accélération de la vitesse de transfert.
L'inconvénient principal réside dans le volume de la capacité. Notre exemple utilise un relais à bobine 290 Ohms et temps de
réponse 8 ms. On trouve C=0,5 µF. Cette capacité non polarisée de 63 V au minimum, a un volume d'environ 3cm3.
Date d'édition: 6/00
- 9 -
