Le réseau diode + résistance
Il permet d'éliminer l'inconvénient résistance seule cité précédemment, et de limiter l'inconvénient diode seule. Il est
maintenant préférable d'utiliser le réseau diode + zener.
Le réseau diode + zener
Comme la résistance, la zener accélère la vitesse de décroissance du courant. En plus elle introduit un seuil de conduction
qui permet d'éviter le recyclage de la libération d'énergie lors du mouvement de l'élément mobile.

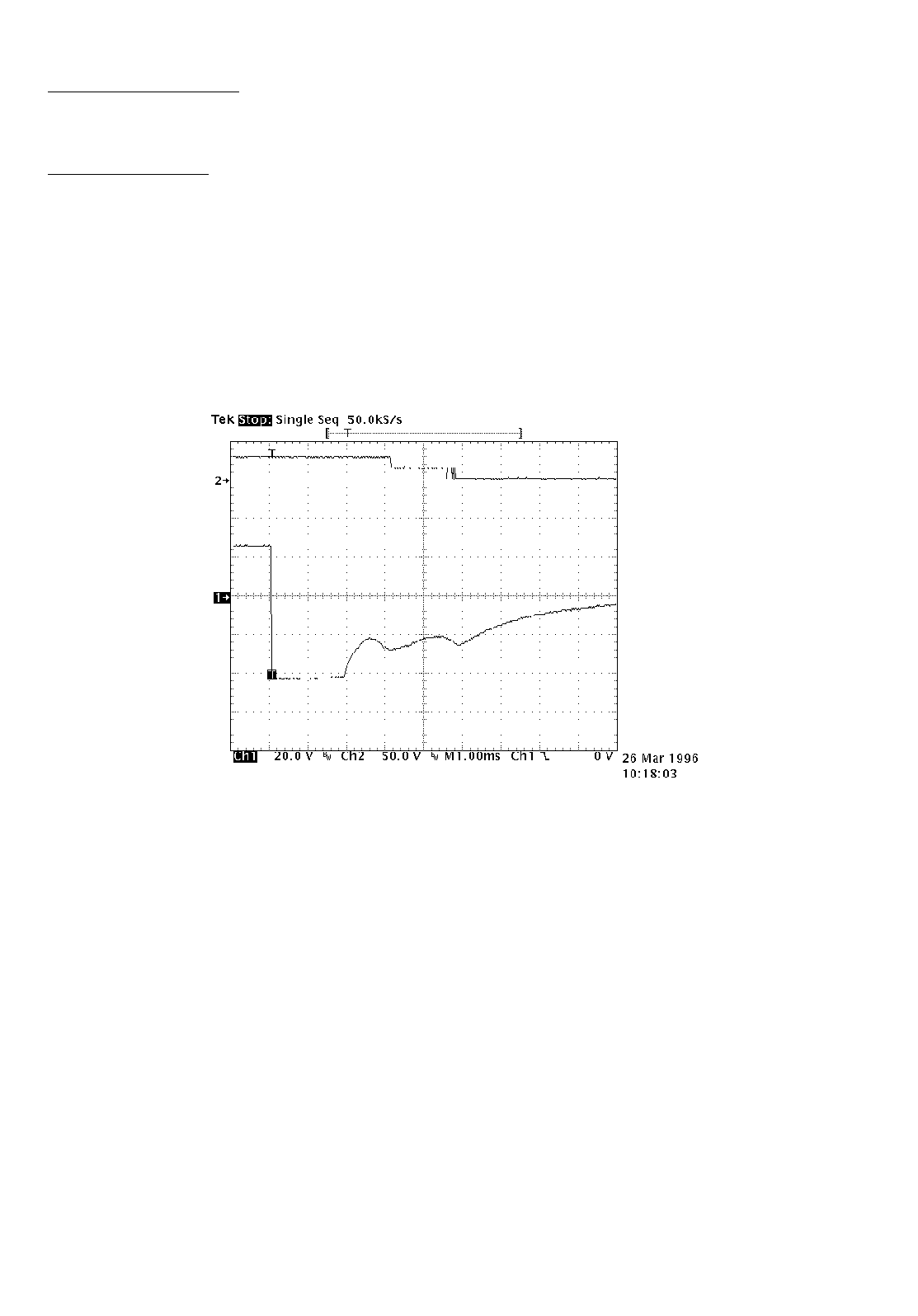

L'enregistrement ci-contre met en évidence ces caractéristiques. La courbe 1 monte la tension qui est écrêtée à -42 V. Les 2
remontées de tension lors de l'ouverture sont inférieures au seuil de conduction.
Les temps d'ouverture se décomposent en:
- Temps jusqu'au début du mouvement: 2,6ms
- Temps total de mouvement: 2,4ms
- Temps de transfert: 1,4ms
La vitesse d'ouverture des contacts est donc inchangée.
Date d'édition: 6/00
- 11 -
